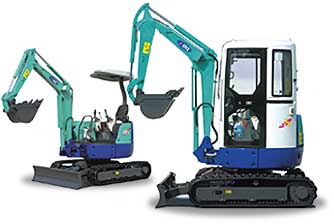

20NX , 25NX

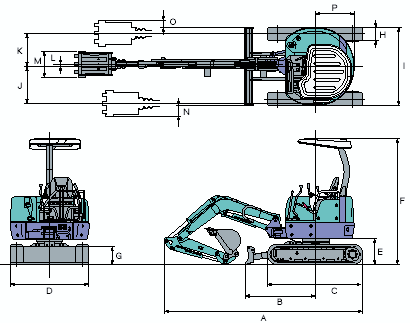

外形寸法(単位:mm)
＊図面は20NX
| A | B | C | D | E | F | G | H | |
|---|---|---|---|---|---|---|---|---|
| 20NX | 3810 | 1360 | 1810 | 1500 | 500 | 2420 | 350 | 250 |
| 25NX | 3940 | 1470 | 1895 | 1550 | 560 | 2470 | 365 | 300 |
| I | J | K | L | M | N | O | P | |
| 20NX | 1500 | 700 | 650 | 50 | 450 | 175 | 125 | 750 |
| 25NX | 1550 | 700 | 560 | 50 | 500 | 175 | 35 | 775 |
■作業範囲(単位:mm)
＊図面は20NX
| 20NX | 25NX | |
|---|---|---|
| A：最大掘削半径 | 4200 | 4500 |
| B：最大掘削深さ | 2250 | 2520 |
| C：最大掘削高さ | 4120 | 4560 |
| D：最大ダンプ高さ | 2760 | 3200 |
| E：最大垂直掘削深さ | 1750 | 1950 |
| F：最小前方旋回半径 左スイング時 |
1620 1320 |
1640 1260 |
NXシリーズ概略仕様
| 20NX | 25NX | ||
|---|---|---|---|
| 本体性能 | 標準バケット容量 | 0.07m3 | 0.08m3 |
| 標準バケット外幅 | 450mm | 500mm | |
| 機械質量 | 1980kg | 2550kg | |
| 機体質量 | 1510kg | 1970kg | |
| 旋回速度 | 9.8min-1 | 10min-1 | |
| 走行速度(低速/高速) | 2.3/4.5km/h | 2.3/4.5km/h | |
| 登坂能力 | 58%(30°) | 58%(30°) | |
| 平均接地圧 | 26kPa(0.27kgf/cm2) | 27kPa(0.28kgf/cm2) | |
| バケット掘削力 | 19.6kN(2000kgf) | 19.6kN(2000kgf) | |
| エンジン | 形式 | ISUZU 3LB1 | ISUZU 3LB1 |
| 定格出力 | 14.2kW/2000min-1 (19.3PS/2000rpm) |
15.7kW/2220min-1 (21.3PS/2220rpm) |
|
| 燃料タンク容量 | 33L | 33L | |
| 側溝掘削機構 | 方式 | 油圧シリンダによるオフセット | 油圧シリンダによるオフセット |
| オフセット角度(右/左) | 80°/60° | 90°/50° | |
| 油圧装置 | セット圧力 | 20.6MPa(210kgf/cm2) | 20.6MPa(210kgf/cm2) |
| ポンプ流量 | 23.6L/min×2+17L/min | 28.9L/min×2+19.1L/min | |
| 排土板 | 寸法 | 1500mm×350mm | 1550mm×365mm |
| 揚程(地上/地下) | 340mm/370mm | 370mm/395mm |
オプション
| 20NX | 25NX | |
|---|---|---|
| 溝掘りバケット（外幅） | 0.09m3(550mm) | 0.09m3(550mm) |
| 0.08m3(500mm) | - | |
| 溝掘りバケット（外幅） ＊印はサイドカッタなし |
*0.04m3(250mm) | *0.04m3(250mm) |
| *0.05m3(320mm) | *0.05m3(320mm) | |
| - | *0.07m3(450mm) | |
| ロングアーム用バケット（外幅） | 0.06m3(400mm) | 0.06m3(400mm) |
| 強化バケット（外幅） | 0.07m3(450mm) | 0.08m3(500mm) |
| スチールシュー | 250mm （ゴムパッド取付穴付） | 300mm （ゴムパッド取付穴付） |
| ゴムパッドクローラ | ○（250mm幅） | ○（300mm幅） |
| ロングアーム | 標準＋300mm | 標準＋300mm |
| スチールキャブ | ○ | ○ |
| TOPS キャノピー | ○ | ○ |
| エアコン | ○ | ○ |
| パワーポート/予備配管(流量) | ○（40.6L/mm） | ○（48L/mm） |
| デセル(エネ革税制対応) | ○ | ○ |
●掲載の写真は、カタログ用に撮影したものであり、また、実物とは異なる場合があります。本仕様は予告なく変更する事があります。
