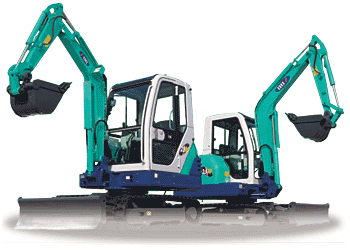

28N, 35N

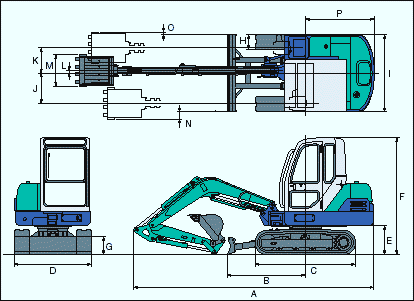

外形寸法(単位:mm)
| A | B | C | D | E | F | G | H | |
|---|---|---|---|---|---|---|---|---|
| 28N | 4170 | 1470 | 1895 | 1550 | 560 | 2320 | 365 | 300 |
| 35N | 4850 | 1580 | 2060 | 1550 | 580 | 2360 | 355 | 300 |
| I | J | K | L | M | N | O | P | |
| 28N | 1550 | 560 | 460 | 50 | 500 | 50 | -60 | 1280 |
| 35N | 1550 | 625 | 500 | 50 | 600 | 150 | 25 | 1400 |
■作業範囲(単位:mm)
| 28N | 35N | |
|---|---|---|
| A：最大掘削半径 | 4310 | 5080 |
| B：最大掘削深さ | 2520 | 3150 |
| C：最大掘削高さ | 4560(4050) | 5190(4760) |
| D：最大ダンプ高さ | 3200(2840) | 3860(3290) |
| E：最大垂直掘削深さ | 1950 | 2450 |
| F：最小前方旋回半径 左スイング時 |
1500(1800) 1175(1260) |
1690(1930) 1340(1520) |
（ ）内はキャブ仕様。
Nシリーズ概略仕様
| 28N | 35N | ||
|---|---|---|---|
| 本体性能 | 標準バケット容量 | 0.08m3 | 0.11m3 |
| 標準バケット外幅 | 500mm | 600mm | |
| 機械質量 | 2500kg | 3150kg | |
| 機体質量 | 1920kg | 2210kg | |
| 旋回速度 | 10min-1 | 8.8min-1 | |
| 走行速度（低速/高速） | 2.3/4.5km/h | 2.8/4.8km/h | |
| 登坂能力 | 58%(30゜) | 58%(30゜) | |
| 平均接地圧 | 26.5kPa(0.27kgf/cm2) | 28.6kPa(0.29kgf/cm2) | |
| バケット掘削力 | 19.6kN(2000kgf) | 28.6kN(2700kgf) | |
| エンジン | 形式 | ISUZU 3LA1 | ISUZU 3LA1 |
| 定格出力 | 15.7kW/2220min-1(21.3PS/2220 rpm) | 19.8kW/2200min-1(27.0PS/2200 rpm) | |
| 燃料タンク容量 | 37L | 40L | |
| 側溝掘削機構 | 方式 | 油圧シリンダーによるブームオフセット | 油圧シリンダーによるブームオフセット |
| オフセット角度(右/左) | 90°/50° | 90°/50° | |
| 油圧装置 | セット圧力 | 20.6ＭPa(210kgf/cm2) | 20.6ＭPa(210kgf/cm2) |
| ポンプ流量 | 28.9L/min×2+19.1L/min | 39.6L/min×2+23.5L/min | |
| 排土板 | 寸法 | 1550mm×365mm | 1550mm×355mm |
| 揚程(地上/地下) | 370mm/390mm | 390mm/450mm |
オプション
| 積込みバケット（外幅） | 0.10m3(600mm) | - |
|---|---|---|
| 0.09m3(550mm) | - | |
| 溝掘りバケット（外幅） | *0.04m3(250mm) | 0.55m3(400mm) |
| *0.05m3(320mm) | 0.12m3(660mm) | |
| 0.07m3(450mm) | ||
| ロングアーム用バケット（外幅） | 0.06m3(400mm) | 0.08m3(500mm) |
| 強化バケット（外幅） | 0.08m3(500mm) | 0.11m3(600mm) |
| 法面バケット（幅X奥行） | - | 1000mmX500mm |
| スチールシュー | 300mm（ゴムパッド取付穴付） | 300mm（ゴムパッド取付穴付） |
| ロングアーム | 標準＋300mm | 標準＋300mm |
| ゴムパッドクローラ | ○ | ○ |
| TOPS キャノピー | ○ | ○ |
| スチールキャブ | ○ | ○ |
| キャノピー | ○ | ○ |
| エアコン | ○ | ○ |
| パワーポート／予備配管（流量） | 48L/min | 63.1L/min |
*は、サイドカッタなし。
