30NX

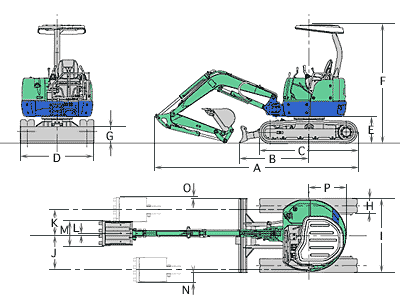

外形寸法(単位:mm)
| A |
B |
C |
D |
E |
F |
G |
H |
| 4240 |
1470 |
2060 |
1550 |
560 |
2470 |
365 |
300 |
| I |
J |
K |
L |
M |
N |
O |
P |
| 1550 |
700 |
555 |
50 |
500 |
175 |
30 |
R775 |

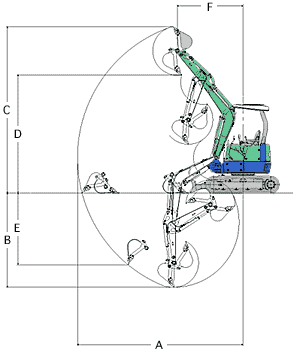

■作業範囲(単位:mm)
| A：最大掘削半径 |
4620 |
| B：最大掘削深さ |
2750 |
| C：最大掘削高さ |
4650 |
| D：最大ダンプ高さ |
3290 |
| E：最大垂直掘削深さ |
2050 |
F：最小前方旋回半径
左スイング時 |
1700
1340 |
NXシリーズ概略仕様
| 本体性能 |
標準バケット容量 |
0.08m3 |
| 標準バケット外幅 |
500mm |
| 機械質量 |
2900kg |
| 旋回速度 |
9min-1 |
| 走行速度(低速/高速) |
2.5/4.8km/h |
| 登坂能力 |
58%(30°) |
| 平均接地圧 |
27.7kPa(0.28kgf/cm2) |
| バケット掘削力 |
2400kgf |
| エンジン |
形式 |
ISUZU 3LD1 |
| 定格出力 |
18.8KW(25.5PS)/2000min-1 |
| 燃料タンク容量 |
33L |
| 側溝掘削機構 |
方式 |
油圧シリンダーによるブームオフセット |
| オフセット角度(右/左) |
90°/50° |
| 油圧装置 |
セット圧力 |
20.6MPa(210kgf/cm2) |
| ポンプ流量 |
34L/min×2+19.4L/min |
| 排土板 |
寸法 |
1550mm×365mm |
| 揚程(地上/地下) |
370mm/390mm |
オプション (*印はサイドカッターなし)
| 溝掘りバケット（外幅） |
0.09m3(550mm) |
| 0.10m3(600mm) |
| 溝掘りバケット（外幅） |
*0.04m3(250mm)*0.05m3(320mm) |
| 0.06m3(400mm)0.07m3(450mm) |
| ロングアーム用バケット（外幅） |
0.06m3(400mm) |
| スライドアーム用バケット（外幅） |
- |
| 強化バケット（外幅） |
0.08m3(500mm) |
| スチールシュー |
300mm(ゴムパット取付穴付) |
| ロングアーム |
標準＋300mm |
| スチールキャブ（TOPS仕様） |
カーヒータ・ラジオ・シガーライター、灰皿、ウインドウォッシャー装備 |
| TOPS キャノピー |
○ |
| エアコン |
○ |
| パワーポート/予備配管(流量) |
○（53.4L/min） |
| ダブルエアーエレメント |
○ |
| エネ革税制対応(デセル仕様) |
○ |
●掲載の写真は、カタログ用に撮影したものであり、また、実物とは異なる場合があります。本仕様は予告なく変更する事があります。
