50Z

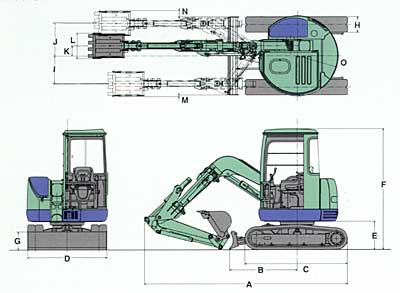

外形寸法(単位:mm)


A B C D E F G H
5135 1601 2510 2000 673 2535 375 400
I J K L M N O
655 855 137 685 0 195 R1000

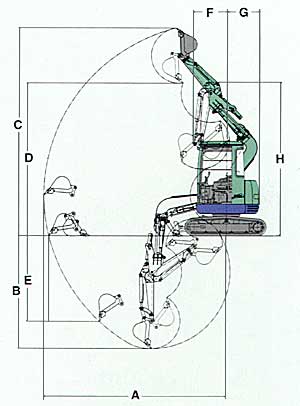

■作業範囲(単位:mm)


A:最大掘削半径 5800
B:最大掘削深さ 4100
C:最大掘削高さ 6500
D:最大ダンプ高さ 4640
E:最大垂直掘削深さ 2710
F:最小前方旋回半径 1000
G:最小後方旋回半径 1000
H:最小前方旋回半径時高さ 4930



Zシリーズ概略仕様

本体性能  標準バケット容量 0.20m3(0.18m3)
 標準バケット外幅 685mm
 機械質量 5350kg
 旋回速度 8.8min-1
 走行速度(低速/高速) 3.0/4.5km/h
 登坂能力 58%(30°)
 平均接地圧 30.4kPa(0.31kgf/cm2)
 バケット掘削力 3780kgf
エンジン  形式 YANMAR 4TNE88
定格出力 29.8KW/(40.6PS)/2400min-1
 燃料タンク容量 55L
側溝掘削機構  方式 油圧シリンダーによるブームオフセット
 オフセット量(右/左) 715mm/795mm
油圧装置  セット圧力 250kgf/cm2Χ2+210kgf/cm2
 ポンプ流量 60L/minΧ2+44L/min
排土板  寸法 2000mmΧ375mm
 揚程(地上/地下) 400mm/390mm

オプション (*印はサイドカッターなし)

溝掘りバケット(外幅) 0.22m3(685mm)
溝掘りバケット(外幅) 0.18m3(685mm)
0.14m3(585mm)
0.11m3(485mm)
 ロングアーム用バケット(外幅) 0.14m3(585mm)
 スチールシュー 400mm
 ロングアーム 標準+300mm
 スチールキャブ(TOPS仕様) カーヒータ、ラジオ、灰皿、ウインドウォッシャー装備
 パワーポート/予備配管(流量)
