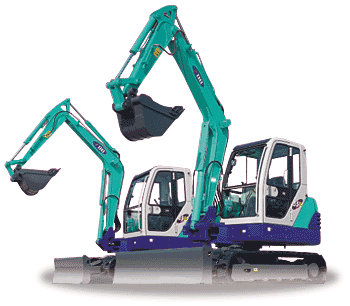

45N, 55N

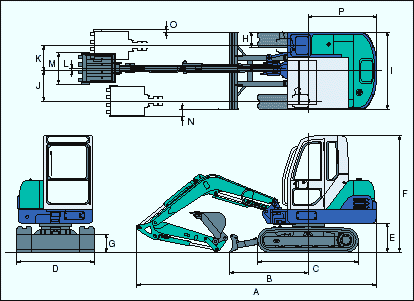

外形寸法(単位:mm)
| A | B | C | D | E | F | G | H | |
|---|---|---|---|---|---|---|---|---|
| 45N | 5430 | 1700 | 2420 | 1950 | 655 | 2460 | 370 | 400 |
| 55N | 5710 | 1700 | 2500 | 2000 | 695 | 2500 | 370 | 400 |
| I | J | K | L | M | N | O | P | |
| 45N | 1950 | 700 | 600 | 100 | 685 | 65 | -30 | 1530 |
| 55N | 2000 | 700 | 600 | 100 | 685 | 45 | -60 | 1560 |
■作業範囲(単位:mm)
| 45N | 55N | |
|---|---|---|
| A：最大掘削半径 | 5770 | 6120 |
| B：最大掘削深さ | 3650 | 3850 |
| C：最大掘削高さ | 5860(5320) | 6220(5950) |
| D：最大ダンプ高さ | 4180(3700) | 4330(4110) |
| E：最大垂直掘削深さ | 2750 | 2950 |
| F：最小前方旋回半径 左スイング時 |
1910(2145) 1525(1725) |
2010(2220) 1620(1790) |
（ ）内はキャブ仕様。
Nシリーズ概略仕様
| 45N | 55N | ||
|---|---|---|---|
| 本体性能 | 標準バケット容量 | 0.16m3 | 0.18m3 |
| 標準バケット外幅 | 685mm | 685mm | |
| 機械質量 | 4400kg | 5200kg | |
| 機体質量 | 3130kg | 3920kg | |
| 旋回速度 | 9.0min-1 | 9.0min-1 | |
| 走行速度（低速/高速） | 3.2/5.1km/h | 2.6/4.5km/h | |
| 登坂能力 | 58%(30゜) | 58%(30゜) | |
| 平均接地圧 | 25.5kPa(0.26kgf/cm2) | 30.2kPa(0.31kgf/cm2) | |
| バケット掘削力 | 34.2kN(3490kgf) | 36.3kN(2700kgf) | |
| エンジン | 形式 | YAM. 4TNE88 | YAM. 4TNE94. |
| 定格出力 | 29.9kW/2400min-1(40.6PS/2400 rpm) | 41.6kW/2400min-1(56.5PS/2400 rpm) | |
| 燃料タンク容量 | 75L | 75L | |
| 側溝掘削機構 | 方式 | 油圧シリンダーによるブームオフセット | 油圧シリンダーによるブームオフセット |
| オフセット角度(右/左) | 90°/50° | 90°/50° | |
| 油圧装置 | セット圧力 | 20.6ＭPa(210kgf/cm2) | 20.6ＭPa(210kgf/cm2) |
| ポンプ流量 | 60.0L/min×2+43.9L/min | 64.6L/min×2+46.1L/min | |
| 排土板 | 寸法 | 1950mm×370mm | 2000mm×370mm |
| 揚程(地上/地下) | 410mm/360mm | 370mm/390mm |
オプション
| 積込みバケット（外幅） | － | 0.19m3(725mm) |
|---|---|---|
| 溝掘りバケット（外幅） | 0.07m3(400mm) 0.10m3(500mm) 0.13m3(600mm) |
0.14m3(585mm) |
| ロングアーム用バケット（外幅） | 0.10m3(500mm) | 0.11m3(485mm) |
| 強化バケット（外幅） | 0.15m3(650mm) | 0.18m3(685mm) |
| スチールシュー | 400mm（ゴムパッド取付穴付） | 400mm（ゴムパッド取付穴付） |
| ロングアーム | 標準＋250mm | 標準＋300mm |
| ゴムパッドクローラ | ○ | ○ |
| TOPSキャノピー | ○ | ○ |
| スチールキャブ | ○ | ○ |
| キャノピー | ○ | ○ |
| エアコン | ○ | ○ |
| パワーポート／予備配管（流量） | 104L/min | 110L/min |
●掲載の写真は、カタログ用に撮影したものであり、また、実物とは異なる場合があります。本仕様は予告なく変更する事があります。
