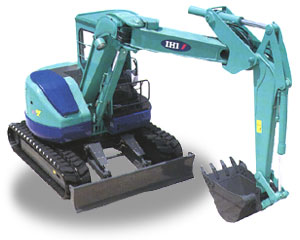

70Z-2（図はキャノピー仕様のもの）

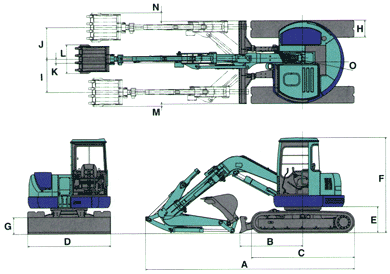

外形寸法(単位:mm)
| A |
B |
C |
D |
E |
F |
G |
H |
| 5540 |
1670 |
2730 |
2200 |
700 |
2560 |
445 |
450 |
| I |
J |
K |
L |
M |
N |
O |
|
| 890 |
840 |
110 |
760 |
60 |
230 |
R1100 |
|

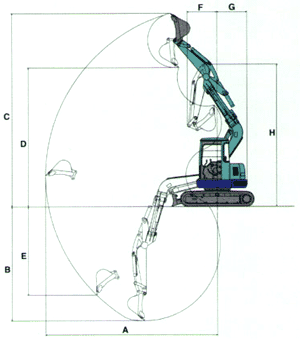

■作業範囲(単位:mm)
| A：最大掘削半径 |
6320 |
| B：最大掘削深さ |
4300 |
| C：最大掘削高さ |
7160 |
| D：最大ダンプ高さ |
5160 |
| E：最大垂直掘削深さ |
3300 |
| F：最小前方旋回半径 |
1100 |
| G：最小後方旋回半径 |
1100 |
| H：最小前方旋回半径時高さ |
5280 |
70Z-2シリーズ概略仕様
| 本体性能 |
標準バケット容量 |
0.25m3 |
| 標準バケット外幅 |
760mm |
| 運転質量 |
6925kg(キャノピー仕様)
7025kg(キャビン仕様) |
| 機械質量 |
6850kg(キャノピー仕様)
6950kg(キャビン仕様) |
| 旋回速度 |
9.2min-1(9.2rpm) |
| 走行速度（低速/高速） |
3.0/5.0km/h |
| 登坂能力 |
58％（30°） |
| 平均接地圧 |
32kPa(0.33kgf/cm2) |
| バケット掘削力 |
47kN(4800kgf) |
| エンジン |
形式 |
ISUZU CC-4JG1 |
| 定格出力 |
40.8KW/2100min-1(55.5PS/2100rpm) |
| 燃料タンク容量 |
75L |
| 側溝掘削機構 |
方式 |
油圧シリンダーによるブームオフセット |
| オフセット量(右/左) |
840mm/890mm |
| 油圧装置 |
セット圧力 |
24.5Mpa(250kgf/cm2)×2
＋21.6MPa(220kgf/cm2) |
| ポンプ流量 |
71L/min×2＋53.1L/min |
| 排土板 |
寸法 |
2200mm×445mm |
| 揚程(地上/地下) |
345mm/340mm |
オプション
| 溝掘りバケット（外幅） |
0.11m3(450mm) |
| 0.16m3(550mm) |
| 0.21m3(650mm) |
| スチールシュー |
450mm(ゴムパット取付穴付) |
| ゴムパットクローラ |
450m |
| スチールキャブ |
カーヒータ・ラジオ・灰皿・シガーライター・ウインドウオッシャー装備 |
| エアコン |
○ |
| エネ革税制対応(デセル仕様) |
○ |
| パワーポート/予備配管(流量) |
○(71L/min) |
●掲載の写真は、カタログ用に撮影したものであり、また、実物とは異なる場合があります。本仕様は予告なく変更する事があります。
