KATO NEWS 新機種情報

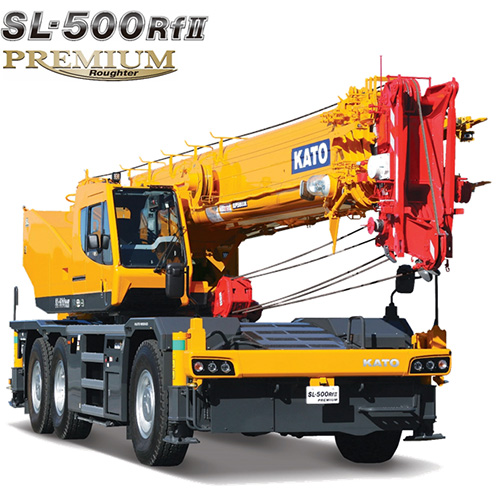

新型50t吊りラフテレーンクレーンSL-500RfⅡ PREMIUM 新発売
㈱加藤製作所（代表取締役社長 加藤公康）では、新型50t吊りラフターSL-500RfⅡ PREMIUMを令和２年１月より全国一斉に販売を開始いたしました。
SL-500RfⅡ PREMIUMは、EJIB SL仕様に加え、５段高剛性スーパーブームを採用。平成２６年ディーゼル特殊自動車排出ガス規制適合エンジンを搭載し、低騒音型建設機械の指定を取得しています。また、KATO独自の走行安全機能（KATOセーフティビューシステム）を装備しており、作業時のみでなく、走行時の安全性にも配慮しています。
SL-500RfⅡ PREMIUMは業界No.１の安全性と環境に優しいラフテレーンクレーンを目指しています。
目標販売台数は、年間300台です。
車幅2.75m
- クラス最小幅を実現し、道路走行時の負担を軽減
5段高剛性スーパーブーム
- ブーム最長40m 作業領域拡大 前方領域最大作業半径37m
- ブーム吊上げ能力
- 最大吊上げ能力
- 50t×3.0m
- ブーム長さ
- 10.1m～40m
- 最大地上揚程
- 41.1m
- ブーム起伏角度
- 0°～84°
ブーム伸縮に新モードを設定
- 伸縮モードＡ（2段ブーム伸長→3，4，5段ブーム伸長）に加え、伸縮モードB（3，4，5段ブーム伸長→2段ブーム伸長）を新規設定。作業状況にフレキシブルに対応可能
主巻ワイヤロープ掛け替え作業の容易化
- トップシーブ前方のブームヘッド開口部を拡大し、ロープソケットが通りやすいように改善
ルースター作業時のラインプルが向上
- 多数ストランド難自転性新型ワイヤロープの採用により、ルースター作業時のラインプルが向上
- ルースター作業時最大吊上げ荷重 5t→5.6t（10.1m～32.5mブーム時）
EJIB SL仕様
- 国土交通省新技術情報提供システムNETIS登録技術のEJIB
- ジブ装着格納作業の容易化
ジブ装着格納時の運転席からの乗降回数は2回のみ
運転者の負担を軽減しジブ振出の所要時間も短縮 - ジブ装着格納の省スペース化
ブーム最縮小時の前方スペースでジブの装着格納が可能（ジブ～制限なし）
- ジブ吊上げ能力
- 最大吊上げ能力
- 4.2t×75°
- ジブ長さ
- 9.4m～13.7m
- 最大地上揚程
- 54.8m
- ジブオフセット
- 5°～60°
環境にやさしい平成26年ディーゼル特殊自動車排出ガス規制適合エンジン搭載
- 低騒音型建設機械の指定を取得
- 最大出力
- 254kW／2000min-1
- 最大トルク
- 1400N・m／1200-1600min-1
クレーン作業記録装置Ｋ・ＣＯＲ
- クレーン作業状態をＳＤカードに連続記録
- 記録解析により不具合時等の対応迅速化
エントリーキーシステム
- ＩＣタグによる認証によりエンジン始動を管理・盗難防止に有効
KATOセーフティビューシステム
- １２インチ縦型大画面モニター
従来比３倍以上のモニターサイズはクレーン車で最大（当社調べ）
ユーザーが任意に設定した複数の画像を表示可能
タッチパネルのアイコンも大きく表示され、視認性・操作性が良好 - KATO独自のサラウンドビューシステム
キャリヤの前後左右に装着した６つのカメラの画像を合成し、車両上面から俯瞰した画像を表示
走行時のみではなく、クレーン作業時にも表示可能 - 人検知アシストカメラ
カメラによる人検知時、視覚的・聴覚的な警告によって注意を喚起
カメラは３つ装着されており、検知するいずれか１ヶ所のカメラを任意で選択可能 - カメラクリーナ（オプション）
サラウンドビューシステム用カメラ、ウインチカメラ、ブーム左方＆右方カメラに装備
エアにより水滴などを吹き飛ばし、視界を良好に保つことが可能
クリアランスソナーシステム
- 超音波センサーによる障害物検知機能により走行中の安全性向上
タイヤ空気圧モニタリングシステム（オプション）
- タイヤの空気圧と温度の異常をセンサーで感知し、視覚的な警告によって注意を喚起
- 適正な空気圧を保つことで、燃費が向上し、タイヤの長寿命化にも寄与
アウトリガ操作用ラジコン（オプション）
- オールテレーンクレーンで採用したアウトリガ操作用ラジコンを設定
- アウトリガが直接見える位置で、安全を確認しながらの操作が可能
アルミ製フェンダーの採用
- アルミ製フェンダー採用により防錆効果向上
キャブ内居住性の向上
- シフトレバーからボタン式シフトスイッチに変更し、足元スペースが拡大
ヘッドランプ
- アクセサリライト付ＬＥＤヘッドランプ採用
多彩なオプション設定
左折＆後退音声警報、燃焼式エアヒータ、地上デジタル対応テレビ放送受信機、大型ランチテーブル、風速計、ドアバイザ、ブーム右側ミラー、電動格納サイドミラーヒータ装置、タイヤ空気圧モニタリングシステム、消火器、ハンズフリーマイク、フックガード、アウトリガ操作用ラジコン、カメラクリーナー
SL-500RfⅡはラフターの愛称でクレーン型式はKR-50H-Fです。
道路の走行には、道路法による通行の許可と道路運送車両法による保安基準の緩和が必要です。
本機は新規開発車両証明制度による適合証明書「基本通行条件 重量：Ｄ」の交付を受けていますが、実際の通行条件は、運行経路ごとの道路管理者の算定結果によって付与されます。
SL-500RfⅡ PREMIUM価格…￥77,000,000－(税別価格)
※価格は標準仕様、工場裸渡し価格です。
